Luminotécnica para engenheiros e arquitetos
Carregue a planta, clique numa cota e a escala se ajusta sozinha. Risque os ambientes: o LumLux escolhe as luminárias, distribui no forro, calcula lux ponto a ponto, simula a luz do sol hora a hora, gera cortes com o facho de cada luminária, a vista 3D com o mapa de iluminância e entrega o projeto com cotas, legenda e carimbo.
Plataforma desenvolvida pelo Engenheiro Civil Henrique Cáceres Ribas · CREA 2619582571
Veja funcionando
Corte e 3D

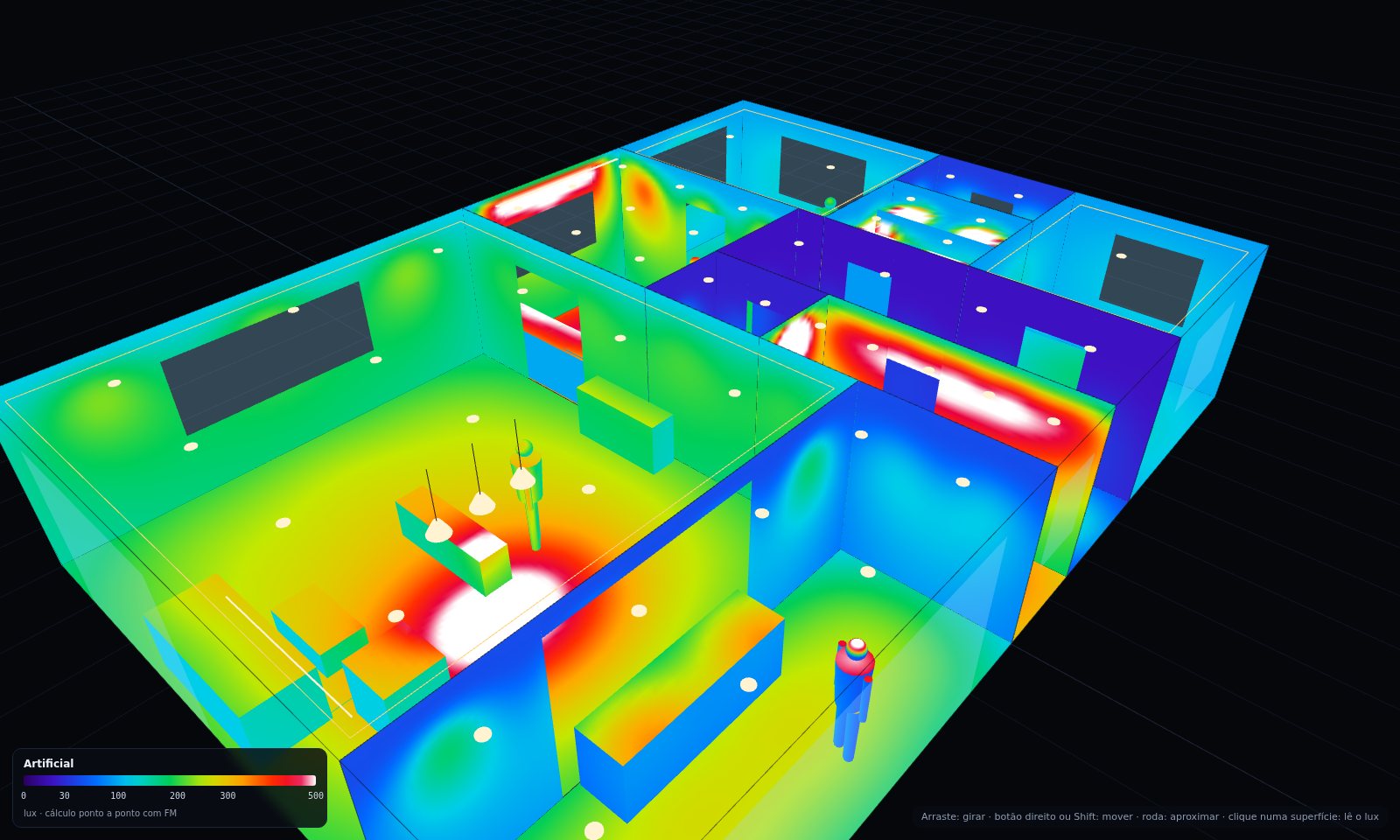

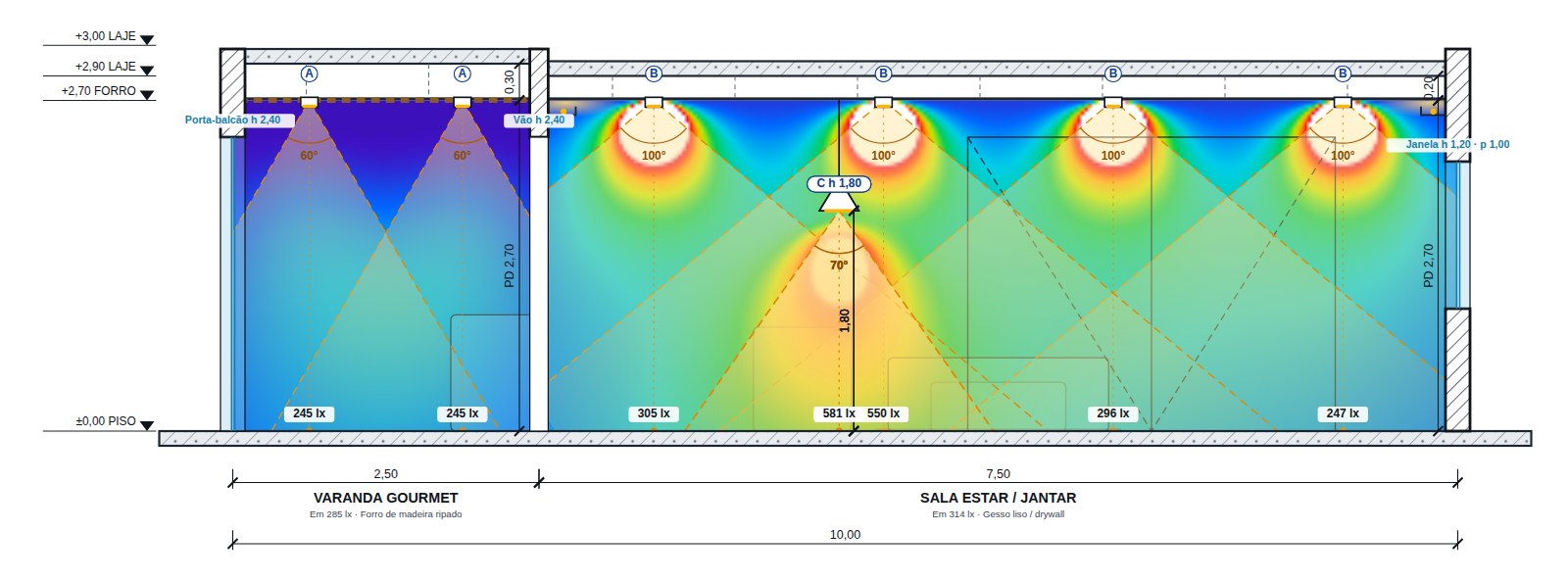

Risque a linha de corte, aponte para o lado da vista e o LumLux desenha a seção com pé-direito, laje, forro, portas e janelas. Cada luminária aparece com o ângulo do facho até o piso e o valor em lux onde ela chega. O mesmo cálculo gera o 3D, com o mapa de iluminância em cada parede, piso, móvel e pessoa.
Recursos
Clique numa cota: o sistema mede a linha, lê o número do PDF e confere horizontal contra vertical, corrigindo plantas distorcidas.
Escolhe a luminária de menor potência que atinge Em e U0, distribui no ambiente e verifica ponto a ponto com interreflexão.

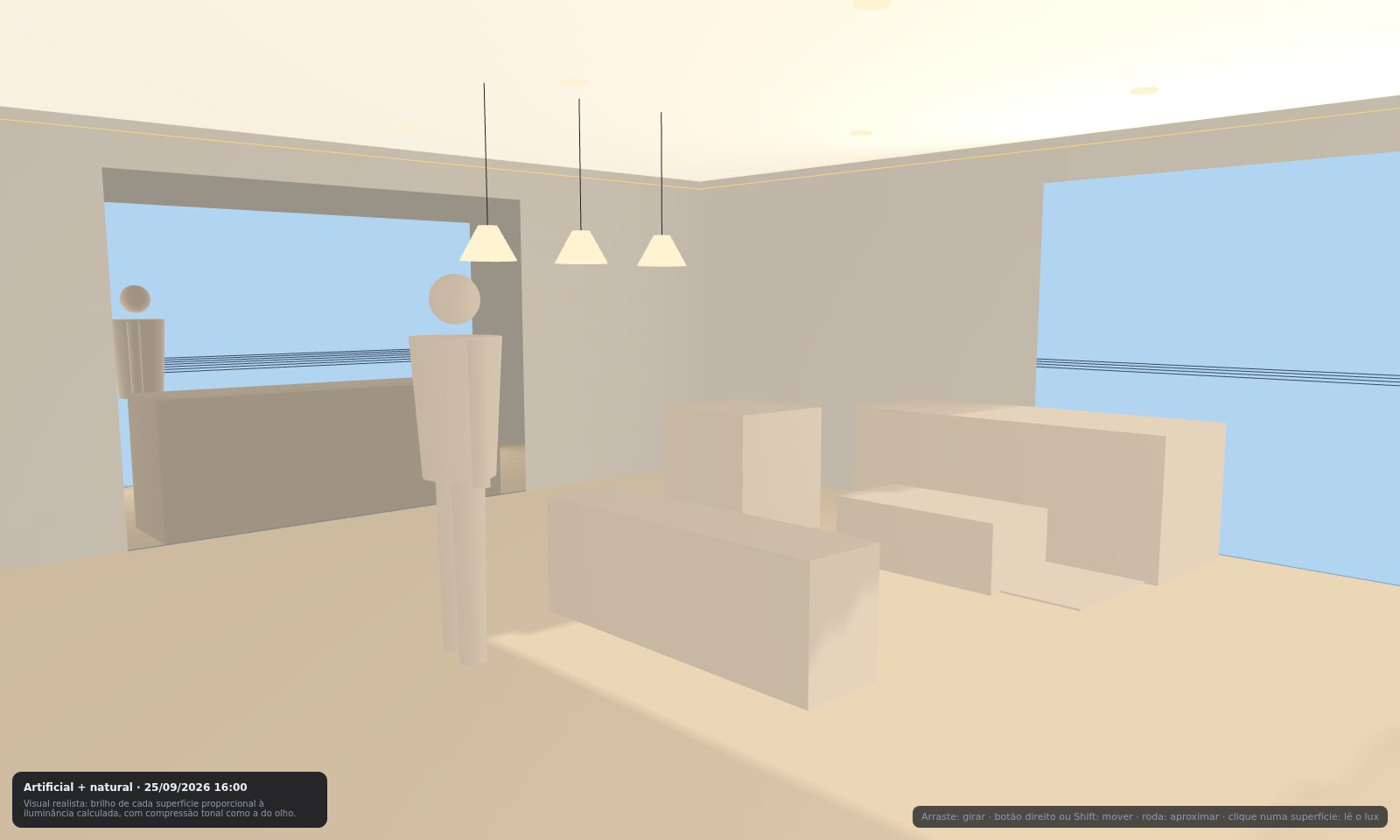

Janelas com vidro, beiral e Norte real. Posição solar, céu claro e encoberto, dimerização por fotocélula e economia em R$.
Fitas RGB, RGBW, tunable ou branca de 2200 a 6500 K. Cadastre luminárias com fotometria, foto e o desenho do símbolo.
Cotas automáticas e manuais sempre no centro da luminária, paredes com espessura, legenda, esquadrias e carimbo do escritório.
Circuitos por zona com disjuntor, seção e DR conforme NBR 5410, lista de materiais, custos e memorial de cálculo.
Como funciona
PDF ou imagem. Um clique numa cota define a escala nos dois eixos.
Risque ambientes, paredes e janelas. Esc aceita, Ctrl+Z volta.
Luminárias automáticas, que você move, inclina, troca e cota.
Prancha A3, memorial, circuitos e simulação anual de energia.
Cálculo, circuitos e memorial no mesmo arquivo do layout.
Cenas, temperatura de cor, fita LED e prancha pronta para o cliente.
Vários escritórios por conta, biblioteca de luminárias e carimbo próprio.
Tecnologia
Nada de caixa-preta: cada número que aparece no projeto vem de um método que você reconhece da engenharia de iluminação, com os parâmetros abertos para conferir e ajustar.
Cada ambiente vira uma malha de cerca de 450 pontos no plano de trabalho. Em cada ponto somamos a contribuição de cada luminária, com a intensidade dada pelo ângulo de facho ou pela candela da ficha técnica.
E = I(θ) · cos θ / d² · I(θ) = I₀ · cosⁿθA luz que volta do teto, das paredes e do piso entra pelo método do fluxo dividido, usando a refletância de cada revestimento, inclusive a informada face a face na parede.
Eind = Φ1ª reflexão / (S · (1 − ρm))Para cada tipo de ambiente, testa as luminárias recomendadas, cresce a grade até atingir iluminância média e uniformidade e fica com a solução de menor potência.
min W sujeito a Em ≥ alvo, U0 ≥ U0 mín.Posição solar por latitude, longitude e data; céu claro e encoberto (CIE) ponderados pela nebulosidade do mês; vidro, beiral e obstrução em cada janela. O ano é simulado hora a hora.
altura, azimute → Ejanela → dimerização → kWh e R$A escala sai de um clique: a linha de cota é detectada nos pixels da planta e o número é lido do texto vetorial do PDF. Horizontal e vertical são conferidas e a distorção é corrigida.
px da linha ÷ valor da cota = px/mParedes formam um grafo com interseções e encontros em T. Todo contorno fechado vira ambiente pela face interna, descontando a espessura de cada trecho.
faces do grafo planar − espessura/2A prancha A3 é montada em vetor, com cotas amarradas ao centro das luminárias, hachura por material, esquadrias, legenda e carimbo. Sai em PDF, PNG ou SVG para CAD.
SVG A3 · 1:20 a 1:500 automáticoMínimos da NBR ISO/CIE 8995-1 para uso comercial e referência residencial. O ambiente que fica abaixo aparece em vermelho na planta, no memorial e na prancha.
Em calculado ≥ mínimo normativoA seção é gerada a partir da geometria: paredes, aberturas e ambientes cruzados pela linha. O facho de cada luminária é o ângulo de 50% da intensidade, projetado no plano do corte até o piso.
facho = 2·arccos(0,51/n)Piso, forro, paredes, móveis e pessoas recebem o cálculo ponto a ponto com a orientação de cada superfície. A luz natural soma céu e sol entrando pelas janelas, com beiral e vidro.
E(p, n) = Σ I(θ)·cos β / d² + Ecéu + EsolPlanos
Grátis
R$ 149/mês
R$ 390/mês
Pagamento pelo Mercado Pago: assinatura mensal no cartão, ou 1, 6 ou 12 meses por Pix, boleto ou cartão. O plano gratuito permite 1 projeto completo, até gerar a prancha técnica.
Quem desenvolveu
CREA 2619582571 · Sapezal – MT. Criada por um engenheiro para engenheiros e arquitetos: cálculo aberto e verificável, normas brasileiras e entrega pronta para a obra.
Os dados entram no carimbo das pranchas. Você pode ter vários escritórios.
